Hoe een Storz-brandslangkoppeling gebruiken en selecteren？

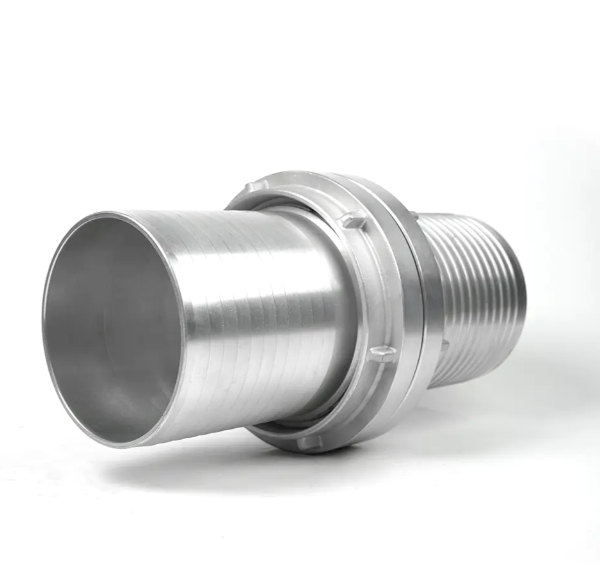

EEN Storz brenslangkoppeling is een symmetrische, seksloze nok-en-groefconnector waarmee twee identieke helften kunnen worden samengevoegd zonder schroefdraad. In tegenstelling tot schroefdraadkoppelingen waarvoor bijpassende mannelijke en vrouwelijke uiteinden vereist zijn, kunnen twee Storz-koppelingen van dezelfde nominale maat onmiddellijk worden aangesloten op een kwartslag draaien . Dit ontwerp maakt het de standaardkeuze voor snelle inzet van brandbestrijding wereldwijd – gebruikt door brandweerkorpsen, industriële faciliteiten en reddingsdiensten op luchthavens in Europa, Noord-Amerika en daarbuiten.

Het selecteren van de juiste Storz-koppeling is afhankelijk van drie kernfactoren: nominale diameter, materiaal en drukwaarde . Als u deze op de juiste manier aanpakt, bent u verzekerd van lekvrije prestaties onder de extreme omstandigheden van brandbestrijdingsoperaties.

Begrip Storz-koppeling Maten en wanneer te gebruiken, elk

Storz-koppelingen worden geclassificeerd op basis van hun nominale diameter (DN) , wat verwijst naar de interne boring van de koppeling in plaats van naar de buitendiameter. Standaardmaten variëren van DN 25 tot DN 150, elk geschikt voor specifieke stroomvereisten.

In Europa en landen die de DIN 14307-normen volgen, DN 52 en DN 75 zijn de meest voorkomende maten voor gemeentelijke brandweerkorpsen. In Noord-Amerika zijn de 2,5-inch (ongeveer DN 65) en 4-inch (ongeveer DN 100) Storz-versies gebruikelijk bij brandkraanuitlaten en pompafvoeren.

Een Storz-koppeling correct aansluiten en loskoppelen

De verbindingsprocedure is eenvoudig, maar de techniek is belangrijk, vooral onder druk of bij slecht zicht. Volg deze stappen voor een betrouwbare, lekvrije verbinding:

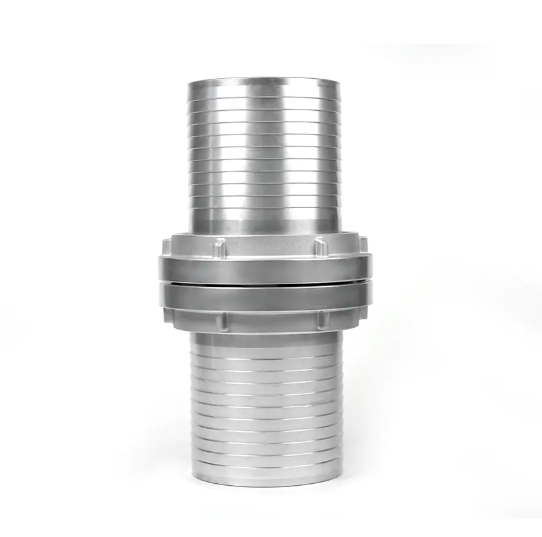

Twee Storz-koppelingen aansluiten

1. Inspecteer beide koppelingsvlakken en afdichtingspakkingen op vuil, insnijdingen of vervorming voordat u ze gaat verbinden.
2. EENlign the two couplings face-to-face so the nokken (oren) grijpen in elkaar — de verhoogde nok aan de ene schuift in de overeenkomstige uitsparing aan de andere kant.
3. Draai één koppeling ongeveer 90° met de klok mee totdat u de vergrendeling op zijn plaats voelt of hoort klikken.
4. Controleer de verbinding door de twee helften voorzichtig uit elkaar te trekken; een vergrendelde Storz-koppeling zal niet loskomen onder handmatige spanning.
5. Controleer of de pakking goed op zijn plaats zit en er geen rand zichtbaar is langs de omtrek.

Loskoppelen onder restdruk

Probeer nooit een Storz-fitting los te koppelen terwijl de leiding nog onder druk staat. Restdruk zo laag als 0,5bar kan ertoe leiden dat de koppeling met voldoende kracht loskomt om letsel te veroorzaken. Ontlucht altijd de leiding, bevestig dat de druk nul is en draai dan één helft 90° tegen de klok in scheiden.

Het juiste materiaal kiezen voor uw werkomgeving

Storz-koppelingen worden vervaardigd in verschillende materialen, elk met duidelijke voordelen, afhankelijk van de inzetomgeving, het gewichtsbudget en het risico op blootstelling aan chemicaliën.

• EENluminum alloy (most common): Lichtgewicht van ongeveer 0,3–1,2 kg voor DN 52–DN 100, corrosiebestendig en geschikt voor drukken tot 16 bar. Ideaal voor mobiele brandweertoestellen waarbij gewichtsbesparing de handlingsnelheid verbetert.
• Roestvrij staal (AISI 304 / 316): Beste keuze voor permanente installaties, blootstelling aan zeewater of chemische fabrieksomgevingen. Zwaarder dan aluminium, maar doorgaans geschikt voor hogere werkdrukken tot 25bar — en bestand tegen chloridecorrosie.
• Messing: Gebruikt in erfgoedsystemen en bepaalde industriële toepassingen. Biedt uitstekende corrosieweerstand en bewerkbaarheid, maar voegt aanzienlijk gewicht toe; minder gebruikelijk bij de moderne brandweer.
• Polymeer / hoge sterkte composiet: Opkomende optie voor lichtgewicht EHBO-slanghaspels en brandbestrijdingssets in het wild. Meestal beperkt tot onder de 10 bar werkdruk.

Voor de meeste structurele brandbestrijdings- en gemeentelijke watervoorzieningstoepassingen, aluminium Storz-koppelingen conform DIN 14307 of EN 1947 vertegenwoordigen de optimale balans tussen gewicht, sterkte en kosten.

Drukwaarden en wat ze in de praktijk betekenen

Storz-koppelingen hebben twee belangrijke drukaanduidingen: nominale werkdruk (PN) and testdruk . De testdruk is doorgaans 1,5× de werkdruk , gevalideerd tijdens hydrostatische fabriekstests.

EENlways select a coupling rated for minimaal 25% boven de maximale werkdruk van uw systeem . Voor standpijpsystemen in hoogbouw, waar de statische druk zelfs vóór de pompboost hoger kan zijn dan 12 bar, worden roestvrijstalen koppelingen sterk aanbevolen.

Pakkingselectie: de meest over het hoofd geziene factor Storz-koppeling Prestaties

De interne vlakke pakking is het enige afdichtingselement in een Storz-koppeling, waardoor de staat en materiaalkeuze ervan cruciaal zijn. Een versleten of incompatibele pakking is de belangrijkste oorzaak van Storz-lekken in dienst.

• EPDM (ethyleenpropyleendieenmonomeer): De standaardkeuze voor waterservice. Geschikt voor temperaturen van −40 °C tot 120 °C. Compatibel met water, schuimconcentraten en milde reinigingsmiddelen.
• NBR / Nitril: Gebruik waar minerale olie of op aardolie gebaseerde vloeistoffen aanwezig kunnen zijn, bijvoorbeeld voor het onderdrukken van brandstoflekken of bij toepassingen bij olieraffinaderijen. Niet geschikt voor ozonrijke omgevingen.
• Siliconen: Toepassingen bij hoge temperaturen boven 120 °C, zoals spoelen met stoom of oververhit water. Lagere mechanische duurzaamheid vergeleken met EPDM.
• PTFE: Chemische bestendigheid over een zeer breed pH-bereik. Aanbevolen voor agressieve industriële vloeistoffen, maar vereist nauwkeurige installatie om vervorming door koude stroming te voorkomen.

Pakkingen moeten vóór elk gebruik worden geïnspecteerd en vervangen wanneer oppervlaktescheuren, permanente compressievervorming of randvervorming zichtbaar zijn. Smeer Storz-pakkingen niet met vetten op petroleumbasis , omdat deze EPDM en NBR afbreken. Gebruik alleen glijmiddel op siliconenbasis of gewoon water.

Normen en certificeringen waar u op moet letten bij de aankoop

Storz-koppelingen bedoeld voor gebruik bij de brandweer moeten voldoen aan erkende normen die maattoleranties, materiaalspecificaties en druktestvereisten definiëren. Niet-conforme koppelingen kunnen er hetzelfde uitzien, maar kunnen niet betrouwbaar in elkaar grijpen met gecertificeerde apparatuur.

• DIN 14307 (Duitsland / algemeen aanvaard in Europa): De fundamentele norm die de afmetingen en materiaalvereisten dekt voor aluminium Storz-koppelingen in DN 25 tot en met DN 150.
• EN 1947: Europese norm voor brandslangkoppelingen, die de vereisten van DIN 14307 in de EU-lidstaten harmoniseert. Zoek naar CE-markering waar vereist door lokale aanbestedingsregels.
• NFPA 1963 (VS): Beheert brandslangaansluitingen, inclusief Storz-type fittingen die worden gebruikt in Noord-Amerikaanse afdelingen. Specificeert nokgeometrie, draadequivalenten en testprotocollen.
• EENS 4484 (Australia): EENustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

Vraag bij aanschaf voor brandbeveiliging bij instellingen of bij de overheid altijd om de materiaalcertificaat van de fabrikant en hydrostatisch testrapport om naleving te bevestigen vóór installatie.

Best practices voor onderhoud, inspectie en opslag

EEN Storz coupling that is well maintained will reliably function for 10 tot 20 jaar in reguliere dienst. De onderhoudsroutine is eenvoudig, maar moet consistent zijn.

EENfter Each Use

• Spoel af met schoon zoet water om zout, schuimconcentraatresten of bezinksel te verwijderen.
• Volledig drogen vóór opslag om roestvorming op oppervlakken van aluminiumlegeringen te voorkomen.
• Plaats de stofkap terug om het pakkingvlak te beschermen tegen blootstelling aan UV en fysieke schade.

Controlelijst periodieke inspectie

• Controleer de geometrie van de nokken: gebogen of vervormde nokken voorkomen een volledige rotatie van 90° en kunnen leiden tot onbedoelde ontkoppeling onder druk.
• Test de vergrendeling door twee identieke eenheden aan elkaar te koppelen en de positieve koppeling te verifiëren.
• Inspecteer de zittinggroef van de pakking op krassen of ingebed gruis dat de pakkingen tijdens het aansluiten kan doorsnijden.
• Voer jaarlijks een hydrostatische druktest uit op 1,5× werkdruk voor koppelingen die worden gebruikt in kritische levensveiligheidssystemen.

Opslagomstandigheden

Bewaar Storz-koppelingen gedurende langere perioden uit de buurt van direct zonlicht (dat EPDM-pakkingen aantast), aardolieproducten en temperaturen onder −20 °C. Horizontaal hangende opslag op slangenrekken voorkomt stootschade aan de oren van de nokken die kan optreden wanneer koppelingen op elkaar worden gestapeld.

Algemene adapterconfiguraties bij het mengen van koppelingssystemen

In de praktijk gebruiken brandweerkorpsen vaak apparatuur met gemengde koppelingsnormen, vooral bij integratie met gemeentelijke brandkraannetwerken, wederzijdse hulppartners of oudere infrastructuur die gebruikmaakt van schroefdraadkoppelingen of onmiddellijke koppelingen. Storz-naar-andere adapters lossen dit probleem op.

• Storz naar BSP-schroefdraad (British Standard Pipe): EENllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Storz naar NH-draad (National Hose, VS): Vereist wanneer Noord-Amerikaanse apparaten worden gekoppeld aan met Storz uitgeruste toevoerleidingen. De 2½" NH naar 2,5" Storz-adapter is een van de meest voorkomende in grensoverschrijdende of luchthavens voor wederzijdse hulp.
• Storz DN 75 naar DN 52 verloopstuk: EEN reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz naar camlock: Gebruikt in industriële omgevingen waar camlock-fittingen (type C/E) standaard zijn op procesapparatuur, maar voor brandslangaansluitingen wordt Storz gebruikt.

EENlways specify the exacte inlaat- en uitlaatkoppelingstype, maat en drukwaarde bij het bestellen van adapters. Niet-overeenkomende drukwaarden op de adapter zijn een frequente bron van storingen tijdens boren met een hoog debiet.
