Wat is een Storz-vergrendelbare dop?

EEN Storz vergrendelbare dop is een gespecialiseerde industriële drukfitting ontworpen om de pers- of zuiguiteinden van Storz-compatibele leidingen, kleppen en slangen af te dichten. In tegenstelling tot standaard Storz-doppen, bevat de 'vergrendelende' variant een mechanisch vergrendelings- of veiligheidsvergrendelingsmechanisme - vaak een veerbelaste pen of een twist-lock-schuifregelaar - die voorkomt dat de koppeling per ongeluk losraakt als gevolg van hoogfrequente trillingen, slangkoppel of plotselinge drukstoten. Het dient als primaire veiligheidsbarrière in vloeistoftoevoersystemen en zorgt ervoor dat ongebruikte poorten onder zware bedrijfsomstandigheden lucht- en waterdicht blijven.

Het fundamentele ontwerp van een Storz-koppeling is 'seksloos', wat betekent dat beide uiteinden van de verbinding identiek zijn. Dit elimineert de noodzaak om mannelijke en vrouwelijke draden op elkaar af te stemmen, waardoor de inzet in noodscenario's aanzienlijk wordt versneld. Een blanco dop fungeert feitelijk als het "eindpunt" van dit systeem. Wanneer het vergrendelingsmechanisme is ingeschakeld, kan de dop niet zonder handmatige tussenkomst worden gedraaid of verwijderd essentiële beveiligingslaag in openbare infrastructuur en industriële omgevingen onder hoge druk.

Kernontwerp en mechanische componenten

Om de werkzaamheid van een Storz afsluitbare dop , moet men de structurele anatomie ervan onderzoeken. De dop is doorgaans gesmeed of gegoten uit materialen met een hoge sterkte en bestaat uit verschillende cruciale componenten die samenwerken om de afdichting te behouden.

Het Lug-systeem

De "lugs" zijn de in elkaar grijpende haken die de Storz-verbinding bepalen. Op een blinde dop zijn deze nokken nauwkeurig bewerkt om in de groeven van de ontvangende koppeling te glijden. De afstand tussen de nokken, bekend als de KA-afstand of Lug-afstand – is de primaire maatstaf. Een Storz-dop van 65 mm moet bijvoorbeeld een passende KA-afstand hebben (meestal 81 mm) om op de bijbehorende klep te passen.

Het vergrendelingsmechanisme

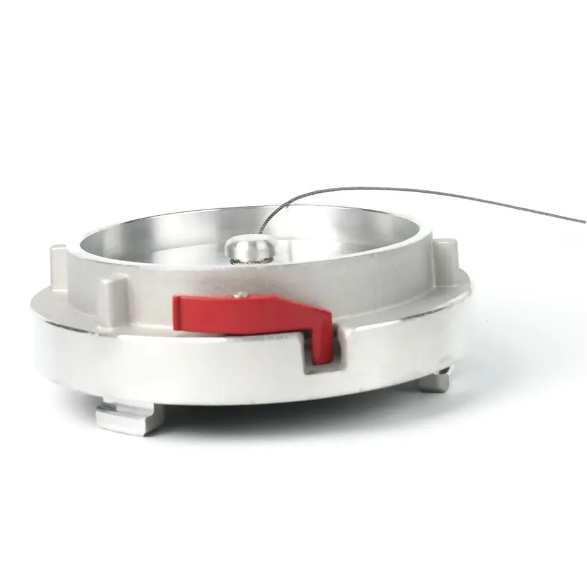

De "Locking"-functie is wat deze dop onderscheidt van standaardversies. Het bestaat meestal uit een veerbediende metalen grendel gelegen aan de buitenrand. Zodra de dop in de vergrendelde positie is gedraaid (meestal een draai van 90 graden), klikt de grendel in een inkeping op de ontvangende koppeling. Dit voorkomt tegenrotatie. In omgevingen met veel trillingen, zoals op een bewegend brandweerapparaat of in de buurt van zware industriële pompen, voorkomt dit slot dat de dop na verloop van tijd los gaat trillen.

Afdichtende pakkingen

In de voorkant van de dop zit een stevige pakking. Afhankelijk van het beoogde gebruik zijn deze pakkingen gemaakt van verschillende elastomeren:

• Nitril (NBR): De standaard voor water- en olietoepassingen, met uitstekende slijtvastheid.
• Viton (FKM): Gebruikt voor omgevingen met hoge temperaturen of chemicaliën.
• EPDM: Aanbevolen voor gebruik buitenshuis vanwege de weerstand tegen UV- en ozonafbraak.

Technische specificaties en maatnormen

Storz afsluitbare dops worden vervaardigd volgens strikte internationale normen om uitwisselbaarheid te garanderen. De meest voorkomende normen die worden gevolgd zijn DIN (Duits Instituut voor Standaardisatie) en diverse Europese brandveiligheidscodes. Nauwkeurigheid bij het dimensioneren is van cruciaal belang; een mismatch van zelfs maar een paar millimeter in de KA-afstand zal de dop onbruikbaar maken.

Kritieke toepassingen in moderne infrastructuur

Het gebruik van afsluitbare doppen is verplicht in verschillende sectoren waar het falen van de vloeistofopvang kan leiden tot catastrofale materiële schade of gevaren voor het milieu.

Brandbestrijdings- en standpijpsystemen

Brandweerkorpsen gebruiken deze kappen ter bescherming van de Brandweeraansluiting (FDC) aan de buitenzijde van gebouwen. Zonder afsluitdop zouden puin, nestelende insecten of vandalen de waterweg kunnen belemmeren. Wanneer er brand uitbreekt, moeten brandweerlieden erop kunnen vertrouwen dat de inlaat vrij is. De vergrendelingsmechanisme zorgt ervoor dat de dop op zijn plaats blijft ondanks drukke stedelijke omgevingen waar met standaardlimieten kan worden geknoeid.

Bulkpoeder- en korreltransport

Bij het pneumatisch transporteren van poeders (zoals cement, meel of plastic pellets) zijn Storz-fittingen alomtegenwoordig. Tijdens transport kunnen de trillingen van het voertuig ervoor zorgen dat niet-vergrendelende fittingen loskomen. Een afsluitbare dop voorkomt het per ongeluk lozen van droge bulkmaterialen, wat zowel een financieel verlies als een ademhalingsgevaar voor de operators kan zijn.

Afvalwater- en zuigbeheer

Vacuümwagens en rioolwaterzuiveringsinstallaties gebruiken Storz-blindkappen om zuiginlaten af te dichten. Omdat deze systemen vaak onder negatieve druk werken, is de integriteit van de pakkingafdichting is van het grootste belang om pompcavitatie te voorkomen. De borgpen zorgt ervoor dat de dop perfect gecentreerd en samengedrukt blijft tegen de afdichting, waardoor het vacuüm behouden blijft.

Materiaalkunde en duurzaamheidsfactoren

De materiaalkeuze voor a Storz afsluitbare dop wordt bepaald door de omgeving waarin het zich zal bevinden. Het gebruik van de verkeerde legering kan leiden tot galvanische corrosie of mechanisch falen onder druk.

1. Gesmeed aluminium: Dit is het meest voorkomende materiaal. Smeden zorgt voor een superieure korrelstructuur vergeleken met gieten, waardoor de dop bestand is werkdrukken tot 16 Bar (232 PSI) zonder te barsten. De meeste zijn hard geanodiseerd om oxidatie te voorkomen.
2. Roestvrij staal (kwaliteit 316): Essentieel voor maritieme omgevingen of chemische verwerkingsfabrieken. Roestvrijstalen Storz-doppen zijn bestand tegen zoutwatercorrosie en worden vaak gebruikt in "acid-service" -configuraties waar agressieve reinigingsmiddelen aanwezig zijn.
3. Messing/brons: Bij voorkeur in ondergrondse mijnbouw of explosieve atmosferen (ATEX-zones) omdat het "vonkvrije" metalen zijn. Als u een koperen dop laat vallen of erop stoot, is het onwaarschijnlijk dat er een vonk ontstaat die brandbare gassen kan doen ontbranden.

Installatie- en onderhoudsprotocollen

Om ervoor te zorgen dat een Storz afsluitdop zijn functie correct vervult, zijn een juiste installatie en periodiek onderhoud vereist. Een niet goed geplaatste dop vormt een projectielrisico onder hoge druk.

Installatiestappen

1. Inspecteer de pakking op scheuren, gruis of vlakke plekken. 2. Lijn de nokken van de blinde dop uit met de sleuven op de vaste koppeling. 3. Druk stevig en draai de dop met de klok mee. 4. Ga door met draaien totdat de borgpen "klikt" of de vergrendelingsschuif vergrendelt. 5. Voer een terugtrektest uit om er zeker van te zijn dat de dop niet in de tegenovergestelde richting kan draaien zonder de ontgrendelingspal in te drukken.

Onderhoudscontrolelijst

• Maandelijkse inspectie: Controleer de aanwezigheid van de veiligheidsketting (die voorkomt dat de dop verloren gaat wanneer deze wordt losgekoppeld).
• Smering: Gebruik een siliconenspray van voedingskwaliteit op de borgpen en de nokkenoppervlakken om "vastlopen" door ophoping van mineralen door hard water te voorkomen.
• Vervanging van pakking: Pakkingen moeten iedere keer vervangen worden 2 tot 5 jaar , of onmiddellijk als ze tekenen van verharding vertonen (compressieset).

De rol van de veiligheidsketen

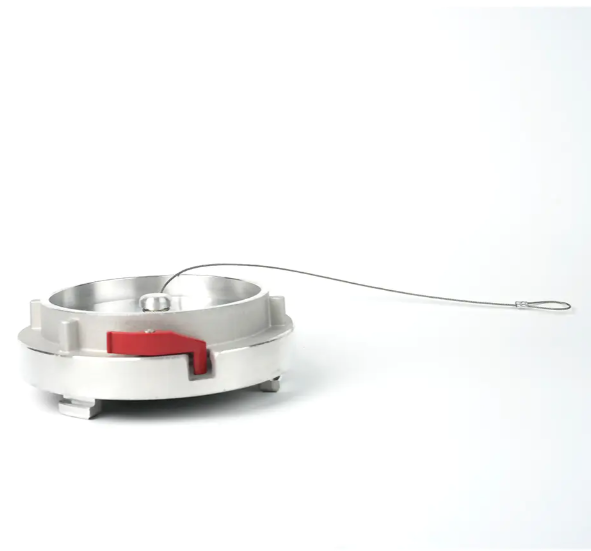

De meeste Storz afsluitdoppen zijn voorzien van een robuuste gegalvaniseerde of roestvrijstalen ketting. Dit is niet alleen een gemaksfunctie; het is een veiligheids- en operationele noodzaak. Bij gemeentelijke brandbestrijding leidt het ontbreken van een ketting er vaak toe dat doppen kwijtraken of worden gestolen, waardoor de brandkraan of standpijp kwetsbaar wordt voor verstopping. De keten is typisch Lengte 300 mm tot 500 mm en is via een robuuste ring verankerd aan het hoofdgedeelte van de klep of leiding. Dit zorgt ervoor dat de afsluitdop altijd beschikbaar is voor onmiddellijke hersluiting na gebruik.

Samenvatting van voordelen

Samenvattend: de Storz afsluitbare dop is een cruciaal onderdeel voor elk systeem dat gebruik maakt van de Storz-snelkoppelingsstandaard. De belangrijkste voordelen zijn onder meer:

• Trillingsbestendigheid: De mechanische vergrendeling voorkomt onbedoelde ontkoppeling in omgevingen met hoge spanning.
• Lekpreventie: Pakkingen met hoge compressie zorgen ervoor dat er geen lekkage is bij een druk tot 16 bar.
• Operationele efficiëntie: Het seksloze ontwerp maakt een snelle verbinding/loskoppeling mogelijk zonder dat u zich zorgen hoeft te maken over de richting van de draad.
• Duurzaamheid: EENvailable in various alloys to combat corrosion, wear, and mechanical impact.

Of het nu gaat om het beschermen van de brandbeveiligingsinfrastructuur van een stad of het afdichten van een vacuümtanker, de afsluitbare dop blijft de gouden standaard voor veilige, betrouwbare vloeistofafsluiting.
