Alles wat u moet weten over Storz Locking Coupling

EEN Storz-vergrendelingskoppeling is een gestandaardiseerde, symmetrische kwartslag-nokvergrendelende connector die veel wordt gebruikt bij brandbestrijding, industriële vloeistofoverdracht en hulpdiensten om snelle, gereedschapsloze, lekbestendige slangverbindingen te creëren. Beide uiteinden van de koppeling zijn identiek, waardoor er geen onderscheid hoeft te worden gemaakt tussen mannelijke en vrouwelijke fittingen: eenvoudig uitlijnen, duwen en 90° draaien om te vergrendelen. Dit ontwerp vermindert de verbindingstijd in situaties met hoge druk dramatisch en is een van de meest vertrouwde koppelingssystemen ter wereld.

Wat is een Storz-vergrendelende koppeling en hoe werkt het

De Storz-koppeling, uitgevonden door Carl August Guido Storz in 1882, werd ontworpen om een cruciaal probleem bij brandbestrijding op te lossen: niet-passende slangaansluitingen. Omdat bij traditionele schroefdraadkoppelingen de mannelijke en vrouwelijke uiteinden op elkaar moesten aansluiten, was het aansluiten van slangen van verschillende afdelingen of bronnen tijdens noodsituaties vaak onmogelijk.

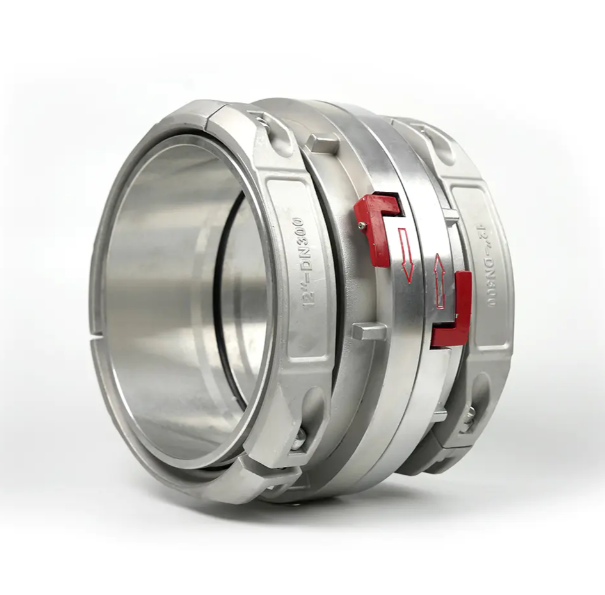

Het Storz-systeem maakt gebruik van een symmetrisch lug-and-cam-vergrendelingsmechanisme . Elk koppelingsuiteinde heeft twee nokken en een overeenkomstige noksleuf. Wanneer twee uiteinden bij elkaar worden gebracht, glijden de nokken in de tegenoverliggende nokkengleuven. Een rotatie van 90° vergrendelt ze vervolgens op hun plaats, waarbij een rubberen pakking wordt samengedrukt om een ​​waterdichte afdichting te creëren.

De belangrijkste operationele kenmerken zijn onder meer:

• Verbinding bereikt in minder dan 3 seconden zonder gereedschap
• Kan zelfs onder restdruk worden aangesloten of losgekoppeld
• Symmetrisch ontwerp: beide uiteinden zijn uitwisselbaar
• Geïntegreerde wartel zorgt ervoor dat slangen vrij kunnen draaien zonder de verbinding los te draaien

Standaardmaten en drukwaarden

Storz-koppelingen worden vervaardigd in een reeks gestandaardiseerde maten om te voldoen aan verschillende stroomvolumes en drukvereisten. Maataanduidingen verwijzen naar de nominale binnendiameter van de slang of leiding die wordt aangesloten.

De Het formaat 52 mm is het meest gebruikt in de structurele brandbestrijding wereldwijd. Koppelingen moeten worden getest tot minimaal 1,5× hun werkdruk voor certificering onder EN 1775 en vergelijkbare normen.

Materialen gebruikt in de Storz-koppelingsconstructie

De choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

EENluminum Alloy

De most common material for firefighting applications. Aluminum Storz couplings are lichtgewicht (doorgaans 30-50% lichter dan messing equivalenten) , corrosiebestendig in de meeste omgevingen en gemakkelijk te hanteren onder vermoeidheidsomstandigheden. Ze zijn niet geschikt voor gebruik met zeewater of zeer zure vloeistoffen.

Messing

Messing Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Roestvrij staal

Gebruikt in de meest veeleisende industriële, chemische en farmaceutische omgevingen. Roestvaststalen koppelingen zijn bestand tegen agressieve chemicaliën, hoge temperaturen en extreme mechanische belasting. Ze zijn de zwaarste optie, maar bieden de langste levensduur onder zware omstandigheden.

Pakkingtypen en hun rol in de afdichtingsprestaties

De gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (ethyleenpropyleendieenmonomeer): Standaard voor water- en brandbestrijdingstoepassingen. Bestand tegen UV, ozon en stoom tot 120°C.
• NBR (nitril-butadieenrubber): Geschikt voor op aardolie gebaseerde vloeistoffen, oliën en brandstoffen. Bestand tegen koolwaterstoffen, maar wordt afgebroken bij blootstelling aan ozon.
• FKM (Viton): Verwerkt agressieve chemicaliën, hoge temperaturen tot 200°C en geconcentreerde zuren. Gebruikt in chemische en industriële contexten.
• Siliconen: Toepassingen voor voedingsdoeleinden en stoomlijnen voor hoge temperaturen. Voldoet aan de FDA-voorschriften waar vereist.

Pakkingen moeten vóór elk gebruik worden geïnspecteerd en vervangen als ze gebarsten, vervormd of verhard zijn. EEN failed gasket is the leading cause of Storz coupling leakage in field conditions.

Belangrijkste toepassingen in alle sectoren

Storz borgkoppelingen worden tot ver buiten de brandweer gebruikt. Hun gestandaardiseerde ontwerp met snelle aansluiting maakt ze ideaal waar snelle vloeistofoverdracht nodig is.

Brandweer- en hulpdiensten

Dit blijft de primaire toepassing. Brandweerkorpsen in meer dan 40 landen gebruiken Storz als standaard slangkoppeling. Hydrantaansluitingen, apparaatuitlaten en slang-op-slangverbindingen zijn allemaal afhankelijk van Storz-koppelingen. Dankzij het symmetrische ontwerp kan elke brandweerman elke slang op elke brandkraan aansluiten zonder compatibiliteitsproblemen.

Industriële vloeistofoverdracht

Chemische fabrieken, raffinaderijen en verwerkingsfaciliteiten gebruiken Storz-koppelingen voor het overbrengen van water, oplosmiddelen en niet-agressieve chemicaliën tussen opslagtanks en transportvoertuigen. De gereedschapsloze bediening vermindert de handlingstijd tijdens laad- en loswerkzaamheden.

EENgriculture and Irrigation

Grootschalige irrigatiesystemen maken gebruik van Storz-koppelingen voor snelle aansluiting van waterleidingen en pompuitlaten. De maten 75 mm en 100 mm zijn gebruikelijk in veldtoepassingen waar hoge stroomsnelheden met minimaal drukverlies vereist zijn.

Mijnbouw en tunnelbouw

Ondergrondse omgevingen vereisen snelle, betrouwbare verbindingen voor zowel brandblus- als ontwateringssystemen. Storz-koppelingen hebben de voorkeur vanwege hun duurzaamheid en hun vermogen om te functioneren in stoffige, natte en besloten omstandigheden.

Bouw en civiele techniek

Tijdelijke watertoevoerleidingen op bouwplaatsen, betonmengwerkzaamheden en ontwateringstoepassingen profiteren allemaal van de draagbaarheid en uitwisselbaarheid van Storz-koppelingen.

Storz versus andere snelkoppelingssystemen

Als u begrijpt hoe Storz zich verhoudt tot alternatieve koppelingssystemen, kunt u de juiste oplossing voor een bepaalde toepassing selecteren.

Relevante normen en certificeringen

Storz-koppelingen die in professionele toepassingen worden gebruikt, moeten voldoen aan de toepasselijke normen om interoperabiliteit en veiligheid te garanderen. De meest genoemde normen zijn onder meer:

• DIN 14307: Duitse norm die de afmetingen en prestatie-eisen definieert voor Storz-koppelingen die bij brandbestrijding worden gebruikt. Op grote schaal toegepast in heel Europa.
• EN 1775: Europese norm voor brandslangsystemen inclusief koppelingseisen.
• NFPA 1963: Amerikaanse norm voor brandslangaansluitingen. Terwijl de VS doorgaans NST (National Standard Thread) gebruiken, hebben veel Amerikaanse afdelingen nu Storz-adapters op voorraad voor toevoerleidingen met een grote diameter.
• EENS 2419.1: EENustralian standard covering fire hydrant installations, including Storz coupling specifications.

EENlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Inspectie, onderhoud en levensduur

Goed onderhoud verlengt de levensduur en zorgt voor betrouwbare prestaties wanneer dat er het meest toe doet. Een goed onderhouden aluminium Storz-koppeling kan lang meegaan 10-20 jaar of langer bij de normale brandweerdienst.

Controlelijst voor routine-inspecties

• Controleer de pakking op barsten, verharding, zwelling of vervorming; vervang jaarlijks of vaker in omgevingen met intensief gebruik
• Inspecteer de nokken en nokkengleuven op slijtage, bramen of vervormingen die volledige aangrijping zouden kunnen verhinderen
• Controleer de draaibeweging; deze moet vrij kunnen draaien, zonder stijfheid of schuren
• Zoek naar corrosie, putjes of scheuren in het koppelingslichaam, vooral rond de nokken
• Test de koppelingsaangrijping met een bijpassende koppeling: de verbinding moet vergrendelen met een stevige kwartslag en mag niet rammelen of loskomen zonder opzettelijke inspanning

Beste praktijken voor onderhoud

• Reinig met zoet water na blootstelling aan zout water of chemicaliën
• EENpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Bewaar koppelingen met beschermkappen erop om te voorkomen dat er vreemd materiaal in het koppelingsvlak terechtkomt
• Stel koppelingen met gebarsten behuizingen, gestripte nokken of vastgelopen wartels buiten gebruik. Voer structurele schade niet ter plaatse uit

EENdapters and Accessories for Storz Systems

EEN comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Storz naar BSP/NPT schroefdraadadapters: EENllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Storz naar Camlock-adapters: Overbrug de compatibiliteit tussen Storz-brandbestrijdingsslangen en industriële Camlock-systemen
• Reduceerkoppelingen: Sluit twee Storz-koppelingen met verschillende nominale afmetingen aan, bijvoorbeeld een toevoerslang van 75 mm op een aanvalsslang van 52 mm
• Blinde doppen en pluggen: Sluit ongebruikte uitlaten of open koppelingsuiteinden af tijdens transport en opslag
• Manometers met Storz-inlaat: Voor het bewaken van de voedingsdruk op het koppelingsaansluitpunt
• Vergrendelingsklemmen en vasthoudinrichtingen: EENdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Veelvoorkomende problemen en probleemoplossing

Zelfs goed onderhouden Storz-koppelingen kunnen in het veld problemen tegenkomen. Hier zijn de meest voorkomende problemen en hun oorzaken:

De koppeling vergrendelt niet volledig

Veroorzaakt door vuil in de nokkengleuven, versleten of beschadigde nokken, of een gezwollen pakking waardoor de vlakken elkaar niet kunnen raken. Reinig de nokkengleuven, inspecteer de nokken en controleer de dikte van de pakking. Vervang versleten of beschadigde onderdelen.

Lekkage op het aansluitpunt

EENlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Koppeling moeilijk los te koppelen na drukverhoging

Restdruk houdt de koppeling in de vergrendelde positie. Ontlast altijd de druk voordat u probeert de verbinding te verbreken. Sla nooit met gereedschap op het koppelingslichaam om de ontkoppeling te forceren; dit beschadigt de nokken en nokkengleuven.

Draaipunt vastgelopen of stijf

Veroorzaakt door corrosie, vervuiling of gebrek aan smering. Breng penetrerend siliconensmeermiddel aan en beweeg de wartel geleidelijk. Als de wartel vast blijft zitten, dient u deze buiten gebruik te stellen; een niet-roterende wartel veroorzaakt het verdraaien van de slang en vermindert de stroomefficiëntie.

Selecteer de juiste Storz-koppeling voor uw toepassing

Gebruik de volgende beslissingspunten om de meest geschikte Storz-koppelingsspecificatie te identificeren:

1. Bepaal het vereiste debiet en de werkdruk — selecteer een nominale maat die voldoet aan uw stroomvereisten zonder overmatig drukverlies
2. Identificeer de vloeistof die wordt overgebracht — kies het materiaal (aluminium, messing, roestvrij) en het type pakking (EPDM, NBR, FKM) dienovereenkomstig
3. Controleer de toepasselijke normen — zorg ervoor dat de koppeling voldoet aan de maat- en druknormen die vereist zijn in uw regio of branche
4. Denk aan de operationele omgeving — mariene of chemische omgevingen vereisen materialen van hogere kwaliteit; gewichtsgevoelige toepassingen geven de voorkeur aan aluminium
5. EENssess compatibility with existing systems — als er adapters nodig zijn, bevestig dan de compatibiliteit van de adapters en controleer of er geen extra drukvalboetes zijn ingevoerd
6. Bevestig het type eindverbinding — bepalen hoe de koppeling wordt bevestigd aan slang, pijp of apparatuur (krimp, slangschacht, schroefdraad, flens)
