Welke soorten Storz-koppelingen zijn er?

Storz-koppelingen (ook algemeen bekend als Cam Lock-koppelingen of Duitse snelkoppelingen) zijn snelkoppelingen die veel worden gebruikt in brandbeveiliging, waterbehandeling, chemische, agrarische en industriële vloeistoftransportvelden vanwege hun eenvoudige bediening, betrouwbare verbinding en hoge uitwisselbaarheid. Ze bestaan ​​uit twee identieke klauwvormige fittingen die een afgedichte verbinding tot stand brengen door simpelweg insteken en draaien (meestal 120° of 90°), zonder dat er extra vergrendelingsmechanismen nodig zijn, waardoor de efficiëntie en veiligheid aanzienlijk worden verbeterd.

Classificatie van Storz-koppelingen

Hoewel het basisontwerp en het werkingsprincipe van Storz-koppeling zijn verenigd (dat wil zeggen dat snelle vergrendeling wordt bereikt door middel van klauwen (of oren) en overeenkomstige nokkenstructuren). Ze kunnen nog steeds op verschillende manieren worden geclassificeerd op basis van hun verbindingsvorm en materialen om aan verschillende vloeistoftransportbehoeften te voldoen.

1. Classificatie per verbindingseinde (meest voorkomende type)

Dit is de belangrijkste classificatiemethode, die bepaalt hoe Storz-koppelingen aansluiten op andere apparatuur of leidingen:

Storz-slangkoppeling:

Toepassingen: Wordt gebruikt om rechtstreeks verbinding te maken Storz-koppeling voor brandslangen, industriële slangen of landbouwirrigatieslangen.

Kenmerken: Bevat doorgaans een slangpilaar (schacht), die met een klem of clip aan de slang is bevestigd, en is een kernonderdeel van vloeistofverbindingssystemen.

Storz-schroefkoppeling:

Toepassingen: Wordt gebruikt om Storz-koppelingen aan te sluiten op de inlaat en uitlaat van leidingen, kleppen of pompen met standaard schroefdraad.

Typen: Verdeeld in binnendraad- en buitendraadkoppelingen. Gemeenschappelijke draadstandaarden zijn onder meer BSP, NPT, enz. Dit type is essentieel voor het mogelijk maken van snelle conversie en systeemintegratie.

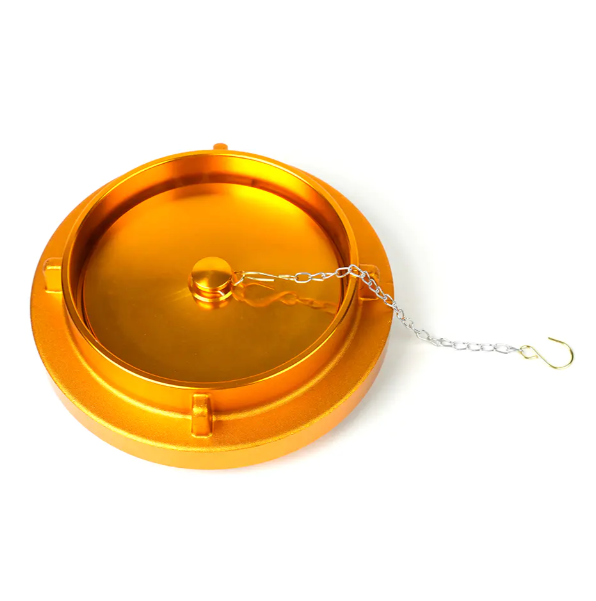

Storz blanco dop/plug:

Toepassingen: Wordt gebruikt om ongebruikt af te dichten Storz-koppeling uitlaten of slanguiteinden om te voorkomen dat vloeistoflekkage of verontreinigingen het vloeistofsysteem binnendringen.

Kenmerken: Uitgerust met een afdichtring voor betrouwbare afdichtingsprestaties.

2. Classificatie op materiaal

De corrosieweerstand en duurzaamheid van Storz-koppelingen zijn voornamelijk afhankelijk van hun productiematerialen, die rechtstreeks van invloed zijn op hun toepassing in specifieke media:

Storz-koppelingen van aluminiumlegering:

Kenmerken: Lichtgewicht, kosteneffectief en met goede corrosieweerstand.

Toepassingen: Meestal aangetroffen in brandbestrijdingsapparatuur, waterbehandeling en algemeen industrieel vloeistoftransport.

Messing/bronzen Storz-koppelingen:

Kenmerken: Hoge sterkte, corrosiebestendigheid, hoge temperatuurbestendigheid en vonkbestendigheid.

Toepassingen: Geschikt voor maritieme omgevingen, de olie- en gasindustrie en toepassingen die een hogere duurzaamheid vereisen.

RVS Storz-koppelingen:

Kenmerken: Uitstekende chemische corrosiebestendigheid en hoge sterkte.

Toepassingen: Op grote schaal gebruikt in industrieën met extreem hoge eisen aan hygiëne en mediacompatibiliteit, zoals de chemische industrie, de voedselverwerking en de farmaceutische industrie.

Storz-koppelings made of polypropylene (PP) or nylon and other plastics:

Kenmerken: Extreem licht, uitstekende chemische bestendigheid en lage kosten.

Toepassingen: landbouwirrigatie, waterbehandeling onder lage druk en het transport van bepaalde speciale chemicaliën.

Specificaties en uitwisselbaarheid

Een belangrijk kenmerk van Storz-koppelingen is hun uitwisselbaarheid. Hun specificaties worden niet bepaald door de buisdiameter, maar door de nokkenafstand (of nokkenafstand). Zolang de nokkenafstand hetzelfde is, kunnen Storz-koppelingen van verschillende fabrikanten en met verschillende eindtypes (zoals slangkoppelingen en pluggen) met elkaar worden verbonden.

Veel voorkomende klauwafstanden zijn onder meer:

• 52 mm (D-maat, voor DN25/DN32 slangen)
• 66 mm (C-maat, voor DN38/DN50 slangen)
• 89 mm (maat B, voor DN65 slangen)
• 133 mm (A-maat, voor DN100/DN110 slangen)



Om de juiste Storz-koppeling te selecteren, bepaalt u eerst de vereiste maat (klauwafstand) om de onderlinge verbinding te garanderen. Ten tweede selecteert u op basis van de eigenschappen, druk en temperatuur van het getransporteerde medium het meest geschikte materiaal (bijvoorbeeld aluminium, roestvrij staal) en het verbindingstype (bijvoorbeeld slangpilaar of schroefdraad). Of het nu gaat om noodbrandverbindingen of de dagelijkse industriële vloeistofcontrole, Storz-koppelingen zijn ideaal voor het realiseren van efficiënte en veilige verbindingen.
