Hoe gebruik ik Storz-adapters?

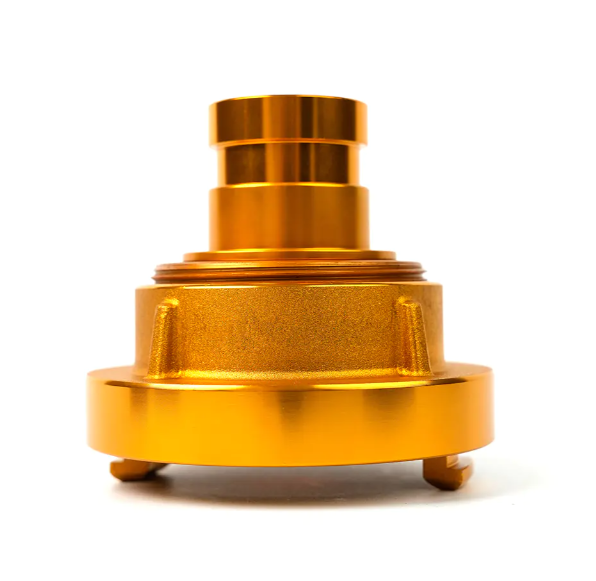

Wat zijn Storz-adapters?

Storz-adapters , ook bekend als Storz-connectoren of Storz-snelkoppelingen, zijn een zeer efficiënt verbindingssysteem dat veel wordt gebruikt in brandbeveiligings-, industriële en agrarische toepassingen. Hun kernkenmerk is een uniek nokkenontwerp (meestal twee tot drie nokken), waardoor het verbindingsproces uitzonderlijk snel en eenvoudig is. In tegenstelling tot traditionele connectoren met schroefdraad vereisen Storz-connectoren eenvoudigweg het uitlijnen van de twee connectoren, ze indrukken en vervolgens voorzichtig draaien om ze op hun plaats te vergrendelen, waardoor een naadloze, lekvrije verbinding wordt bereikt.

De primaire functie van Storz-adapters is om als adapters te fungeren en verschillende standaarden en soorten connectoren aan te sluiten of te converteren. Ze lossen de verbindingsproblemen op tussen voorheen incompatibele interfaces en zijn een sleutelcomponent voor het bereiken van apparatuurcompatibiliteit.

Hoe werken Storz-adapters?

Storz-adapters werken op basis van hun "klik-en-vasthoud"-mechanisme:

Uitlijning: Lijn de nokken en groeven uit van de twee connectoren die moeten worden aangesloten (bijvoorbeeld een mannelijke Storz en een vrouwelijke Storz, of een Storz-adapter met een standaard Storz-connector).

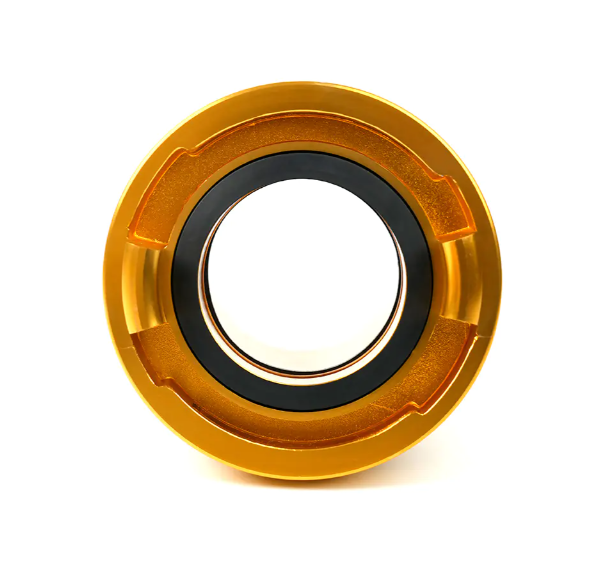

Indrukken: Duw de afdichtingsvlakken van beide connectoren volledig tegen elkaar. Er wordt doorgaans een afdichtingspakking in de connector aangebracht om een ​​goede afdichting te garanderen.

Roteren: Draai een van de connectoren (of gebruik een speciale sleutel) ongeveer 120 graden (een derde slag) met de klok mee totdat de nokken volledig vastzitten en op hun plaats zijn vergrendeld.

Dit snelle vergrendelingsmechanisme maakt hem ideaal voor hogedrukslangen en vloeistoftoevoersystemen.

Hoe verschillende standaardconnectoren verbinden met behulp van Storz-adapters?

De kernwaarde van het gebruik van Storz-adapters ligt in hun conversiefunctie, waardoor compatibiliteit tussen verschillende systemen mogelijk wordt:

1. Van Storz naar schroefdraadverbindingen (bijv. BSP of NPT)

Wanneer u een brandslangconnector met een standaard Storz-fitting moet aansluiten op een pomp of brandkraan met een schroefdraaduitlaat, heeft u een Storz-naar-schroefdraadadapter nodig:

Selecteer de juiste adapter: Zorg ervoor dat het ene uiteinde van de adapter de juiste Storz-maat heeft (bijvoorbeeld DN50/2") en dat het andere uiteinde een overeenkomende schroefdraadspecificatie heeft (bijvoorbeeld 2" BSP binnendraad).

Het schroefdraaduiteinde aansluiten: Wikkel het uiteinde met schroefdraad van de adapter in met afdichtingstape (zoals PTFE-tape) en schroef het in de schroefdraadpoort van de doelapparatuur (pomp of brandkraan).

Het Storz-uiteinde aansluiten: Duw de Storz-brandslangconnector in de Storz-poort van de adapter en draai hem vervolgens om hem te vergrendelen.

2. Storz-fittingen van verschillende maten aansluiten

Als uw apparatuur en slang verschillende Storz-fittingmaten hebben, heeft u een Storz-verklein-/vergroteradapter nodig:

Het grotere uiteinde aansluiten: Sluit het grotere Storz-uiteinde van de adapter aan op de overeenkomstige grotere fitting en vergrendel deze.

Het kleinere uiteinde aansluiten: Duw de kleinere Storz-fitting van de slang in de kleinere poort van de adapter en draai hem vervolgens om hem te vergrendelen.

3. Verbinding maken met andere Quick-Connect-standaarden (bijv. Flenzen of Camlocks)

Voor sommige industriële toepassingen is het mogelijk dat Storz-connectoren moeten worden aangesloten op verschillende standaardfittingen, zoals Camlocks of flenzen. In dit geval heeft u een Storz-naar-Camlock-adapter of een Storz-naar-Flange-adapter nodig. De bedieningsprocedure is vergelijkbaar met die van schroefdraadverbindingen, waarbij de twee systemen via een adapter worden overbrugd.

Voordelen en voorzorgsmaatregelen bij het gebruik van Storz-adapters

Voordelen:

• Snelle verbinding: Snelle bediening bespaart kostbare tijd bij noodhulp en industriële productie.
• Hoge betrouwbaarheid: Veilig vergrendeld, uitstekende afdichting en bestand tegen hoge druk.
• Veelzijdigheid: Als adapter kan hij eenvoudig worden aangesloten op verschillende standaardconnectoren, waardoor het gebruik van de apparatuur wordt verbeterd.



Voorzorgsmaatregelen:

• Maat passend: Storz-connectoren zijn verkrijgbaar in verschillende nominale diameters (bijvoorbeeld DN50, DN65, DN100). Wanneer u Storz-adapters gebruikt, zorg er dan voor dat de Storz-grootte van de adapter overeenkomt met uw bestaande Storz-connector.


• Afdichtende pakkingen: Zorg ervoor dat de afdichtingspakkingen intact zijn en correct zijn geïnstalleerd; dit is cruciaal voor lekvrije verbindingen.


• Onderhoud: Inspecteer regelmatig de nokken van de brandslangconnector en adapter op slijtage of beschadiging om een veilige en betrouwbare verbinding te garanderen.



Door correct te selecteren en te gebruiken Storz-adapters kunt u efficiënt en veilig een verscheidenheid aan apparatuur voor vloeistofoverdracht aansluiten, waardoor uitstekende prestaties worden geleverd bij zowel brandnoodsituaties als dagelijkse industriële activiteiten.
