Hoe sluit ik een Storz-koppeling aan?

De Storz-koppelingen , ook bekend als Kamm-slot of brandbestrijdingskoppeling, is een snelkoppelingsapparaat voor waterleidingen of slangen dat veel wordt gebruikt in brandbestrijdings-, industriële en agrarische toepassingen. Vanwege het bedieningsgemak, de snelle aansluiting en de betrouwbare afdichting speelt de Storz-koppeling een cruciale rol in toepassingen die een snelle inzet van vloeistofoverdrachtsystemen vereisen.

Hoe de Storz-koppeling werkt

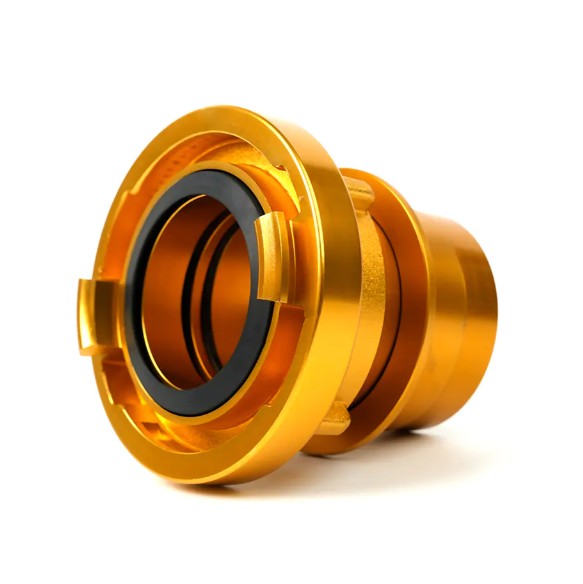

De Storz-koppelingen Het ontwerp is gebaseerd op een symmetrische "klauw"-structuur, ook wel bekend als een nokkenkoppeling. Dit betekent dat twee identieke koppelingen kunnen worden aangesloten zonder onderscheid te maken tussen mannelijke en vrouwelijke connectoren, wat de veldwerkzaamheden aanzienlijk vereenvoudigt. De koppeling wordt door rotatie vergrendeld en een interne afdichting (pakking) zorgt voor een vloeistofdichte afdichting.

Stapsgewijze handleiding voor het aansluiten van Storz-koppelingen

Voorbereiding (inspectie)

• Zorg er eerst voor dat de twee aan te sluiten Storz-koppelingen qua maat (bijv. slangaansluiting met schroefdraad) en nominale diameter (bijv. DN50, DN75) overeenkomen.


• Controleer of de uiteinden van de connector schoon zijn en vrij van gruis of ander vreemd materiaal.


• Belangrijke stap: Controleer of de afdichting (pakking/ring) in elke connector intact is en correct is geïnstalleerd. De afdichting is essentieel voor een goede waterdichte afdichting.



Uitlijnen van de koppelingen

Lijn de klauwen (nokken) van de twee Storz-koppelingen uit. Door hun symmetrische ontwerp hoef je ze alleen maar zachtjes tegen elkaar aan te drukken.

Inbrengen en vastdraaien (vergrendelen)

• Duw de twee connectoren samen totdat hun uiteinden elkaar raken.


• Den, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Normaal gesproken bedraagt ​​de vergrendelingshoek ongeveer 90 tot 120 graden. Bij sommige toepassingen met een grote diameter of onder hoge druk kan een speciale sleutel nodig zijn om te helpen bij het draaien en om een ​​strakke verbinding te garanderen.



Laatste controle (bevestiging van de verbinding)

• Probeer voorzichtig aan beide koppelingen te trekken om er zeker van te zijn dat ze niet loskomen.


• Een goed aangesloten Storz-koppeling kan niet eenvoudig met de hand uit elkaar worden getrokken of gedraaid. Dit zorgt ervoor dat de koppeling niet losraakt wanneer vloeistoffen (zoals water of blusschuim) onder hoge druk worden overgebracht.



Factoren die verband houden met het garanderen van een betrouwbare verbinding

Naast het volgen van de juiste procedures, zorgen wij voor een betrouwbare Storz-koppelingen aansluiting, moet u ook op de volgende punten letten:

• Pakkingen/O-ringen: Gebruik afdichtingen van het juiste materiaal en formaat. Verslechterde, beschadigde of ontbrekende afdichtingen zijn de voornaamste oorzaak van lekkages.


• Materiaalopties: Storz-koppelingen zijn verkrijgbaar in aluminiumlegering, messing of roestvrij staal. Door corrosiebestendige en drukbestendige materialen te selecteren, wordt de levensduur van de koppeling en de betrouwbaarheid van de verbinding verlengd.


• Onderhoud: Inspecteer en reinig Storz-koppelingen regelmatig, vooral de slangeindfittingen, om te voorkomen dat vreemde stoffen de vergrendelings- en afdichtingswerking beïnvloeden.



Storz-koppelingen bieden met hun unieke snelkoppelingsmechanisme een efficiënte en betrouwbare oplossing voor vloeistofoverdracht. Door deze eenvoudige stappen te volgen, bent u keer op keer verzekerd van een veilige, lekvrije verbinding, waardoor kritische processen bij brandbestrijding en industriële toepassingen worden beschermd.
